Устройство КТП: состав, функции, оборудование первичных и вторичных цепей, сценарии применения

Комплектная трансформаторная подстанция (КТП) — один из наиболее распространённых элементов систем электроснабжения 6–10 кВ в России. КТП широко применяются на промышленных площадках, в жилых микрорайонах, торговых центрах, сельскохозяйственных объектах и на объектах возобновляемой энергетики. Основные преимущества КТП — компактность, высокая скорость монтажа, удобство обслуживания и адаптация к различным климатическим условиям.

В данной статье системно рассматриваются состав КТП, конфигурация оборудования первичных и вторичных цепей, типовые электрические схемы и особенности применения на российском рынке.

1. Общая структура КТП

Стандартная КТП состоит из следующих основных частей:

• Высоковольтный отсек (первичное оборудование)
• Трансформаторный отсек (масляный или сухой трансформатор)
• Низковольтный отсек (распределительные шкафы 0,4 кВ)
• Вторичные системы (защита, управление, связь)
• Корпус и фундамент

2. Высоковольтный отсек (первичное оборудование)

Высоковольтный отсек располагается на входе КТП и служит для подключения к сети 6–10 кВ, а также для защиты и изоляции первичной цепи.

Типовое оборудование высоковольтного отсека:

• Нагрузочный выключатель / вакуумный выключатель — для коммутации вводов и отключения при авариях
• Разъединитель — для безопасного отключения при ремонтных работах
• Предохранители (высоковольтные плавкие вставки) — защита трансформатора от коротких замыканий
• Ограничители перенапряжений (ОПН) — защита от грозовых и коммутационных перенапряжений
• Трансформаторы напряжения и тока — для питания цепей защиты и измерений

Основные конструктивные исполнения высоковольтной части:

• КСО — камера сборная одностороннего обслуживания
• КРУ — комплектное распределительное устройство
• Упрощённый высоковольтный блок (часто применяется в сельских сетях)

3. Трансформаторный отсек

Трансформатор является сердцем КТП — он преобразует напряжение 6–10 кВ в 0,4 кВ.

Распространённые типы трансформаторов:

• Масляные трансформаторы (серии ТМ, ТМГ) — хорошее охлаждение, низкая стоимость, подходят для наружной установки и промышленных объектов
• Сухие трансформаторы (серии ТС, ТСЗ) — пожаробезопасны, применяются в торговых центрах, жилых зданиях, подвалах

Конструктивные особенности трансформаторного отсека:

• Изолированный отсек с вентиляцией и системой отвода тепла
• Маслоуказатель, расширительный бачок (для масляных)
• Система контроля температуры (для сухих)
• Противопожарные перегородки (для сухих)
• Антикоррозионное покрытие (для морских и химических зон)

4. Низковольтный отсек (0,4 кВ)

Низковольтная часть обеспечивает распределение электроэнергии потребителям, а также выполняет функции защиты, учёта и коммутации на стороне 0,4 кВ.

Типовое оборудование низковольтного отсека:

• Вводной автоматический выключатель
• Линейные автоматические выключатели (модульные или литые)
• Узлы учёта электроэнергии (счётчики, трансформаторы тока)
• Шинопроводы (медные шины)
• Блоки компенсации реактивной мощности (при необходимости)
• Устройства автоматического ввода резерва (АВР)

Основные исполнения низковольтных шкафов:

• ВРУ — вводно-распределительное устройство
• ГРЩ — главный распределительный щит
• ЩО — щит освещения

5. Вторичные системы (защита, управление, связь)

Вторичные системы являются «мозгом» КТП — они реализуют функции релейной защиты, мониторинга, управления и передачи данных.

Типовые устройства вторичных систем:

• Устройства релейной защиты
  • Защита от повышения и понижения напряжения
  • Токовые защиты (МТЗ, ТО)
  • Защита с обратнозависимой характеристикой
  • Защита от перегрузок
  • Защита от замыканий на землю
• Измерительные и управляющие блоки (МУ, ТМ)
  • Мониторинг напряжения, тока, мощности
  • Регистрация событий и аварий
  • Телеизмерения, телесигнализация, телеуправление
• Коммуникационные модули
  • Modbus RTU
  • Modbus TCP
  • МЭК 60870-5-104 (для связи с диспетчерским центром)

Функции вторичных систем:

• Удалённый мониторинг и управление
• Автоматизация (АВР, отключение при КЗ)
• Сбор данных о качестве электроэнергии
• Обмен данными с АСДУ (SCADA)

6. Корпус и фундамент КТП

Корпус КТП обычно изготавливается из:

• Металла (стальной лист)
• Бетона (сборные железобетонные блоки)

Требования к корпусу:

• Степень защиты IP34 – IP54
• Антикоррозийное покрытие (для прибрежных зон, химических производств)
• Вентиляция и отвод тепла
• Огнестойкие перегородки
• Противовзломные замки и петли

Требования к фундаменту:

• Бетонное основание (заводского изготовления или монолитное)
• Металлическая рама
• Крепление анкерными болтами
• Заземляющая сеть (сопротивление не более 4 Ом)

7. Типовые электрические схемы КТП

Схема первичных цепей (пример):

Ввод 6–10 кВ → нагрузочный выключатель → предохранитель → трансформатор → отходящие линии 0,4 кВ

Схема вторичных цепей (пример):

Вводной автомат → шина → линейные автоматы → потребители

Схема автоматизации:

АВР → релейная защита → SCADA → диспетчерский пункт

8. Типовые сценарии применения КТП в России

9. Преимущества КТП

• Быстрый монтаж — модульная конструкция
• Удобное обслуживание — чёткое разделение отсеков
• Адаптация к климату — IP54 и антикоррозийная защита
• Масштабируемость — поддержка систем автоматизации
• Контролируемая стоимость — гибкая комплектация

10. Заключение

КТП — это наиболее отработанное и широко применяемое решение для электроснабжения в российской распределительной сети. Продуманная конструкция, полнота функций и адаптивность делают КТП оптимальным выбором для промышленных, коммерческих, жилых и энергетических объектов. Для поставщиков и проектировщиков понимание структуры КТП и логики комплектации является базовым условием успешной работы на российском рынке электротехнического оборудования.

КТП — это надёжное, модульное и адаптивное решение для электроснабжения различных объектов в России.

Рекомендуемый продукт: КТП (Комплектная трансформаторная подстанция)

Модульное исполнение, адаптированное для российских сетей 6–10 кВ, для промышленности, жилых зон, коммерции и ВИЭ-проектов.

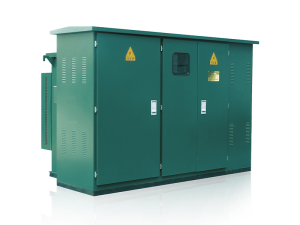

Комплектная трансформаторная подстанция ZGS 10 0.4 кВ
