DF8000 Система диспетчерского центра
Система диспетчерского центра DF8000 представляет собой платформу SCADA/DMS/EMS нового поколения, разработанную компанией Дунфан Электроникс. Используя передовые концепции проектирования, основанные на мировом опыте реализации проектов в области энергетической автоматизации, а также опираясь на практику более чем 40 международных центров управления передачей и распределением электроэнергии, система интегрирует современные коммуникационные технологии, управление базами данных, объектно-ориентированную архитектуру, компонентный подход и интернет-технологии.
Описание
маркер
DF8000 разработана с учётом требований энергосистем постсоветского пространства и успешно внедрена в ряде проектов, включая Государственную диспетчерскую службу Азербайджана. Ключевые преимущества для региональных заказчиков:
- Соответствие нормативным требованиям — поддержка ГОСТ Р 55188-2012, СТО 56947007-29.120.20.091-2015 и других отраслевых стандартов РФ
- Адаптация к холодному климату — промышленное исполнение оборудования для эксплуатации при температурах до −40°C
- Интеграция с оборудованием СНГ — поддержка протоколов взаимодействия с устройствами РЗА и телемеханики ведущих производителей (АББ, Siemens, GE, Schneider, отечественные аналоги)
- Русскоязычный интерфейс и документация — полная локализация HMI, технической документации и обучающих материалов
- Гибкость лицензирования — возможность поэтапного внедрения и масштабирования под бюджетные ограничения заказчиков в регионе
Области применения
DF8000 предназначена для генерирующих, сетевых и сбытовых энергокомпаний, а также для промышленных предприятий с собственными электростанциями и подстанциями (в том числе в нефтегазовой, химической, горнодобывающей отраслях и промышленных парках). Система обеспечивает комплексную интеграцию процессов анализа, моделирования, эксплуатации и диспетчеризации энергосистем. Включает функции мониторинга, управления, анализа сетей, тренажёра диспетчера, интеграции стороннего ПО и межсистемной связи между диспетчерскими центрами. Полностью отвечает требованиям надёжности, безопасности и устойчивости энергосистем, предлагая передовые технологии, высокую доступность, безопасную эксплуатацию, интуитивно понятный интерфейс и расширенный функционал.
Особенности системы
- Соответствие IEC 61970: на основе CIM/CIS обеспечивает унифицированный доступ к данным и графическим ресурсам, а также взаимодействие между приложениями
- Безопасность и надёжность: многоуровневая защита на аппаратном и программном уровне для безопасной эксплуатации энергосистем
- Масштабируемость и гибкость: модульная компонентная архитектура позволяет расширять систему по функциональному и модульному принципу
- Стандартизация и совместимость: разработана в соответствии с IEC 61968/61970, применяет объектно-ориентированное моделирование и унифицированные стандарты доступа к данным
- Развёртывание в облаке: поддерживает все ведущие облачные платформы: Alibaba Cloud, AWS, Google Cloud, IBM Cloud, Microsoft Azure, Baidu Cloud, Tencent Cloud

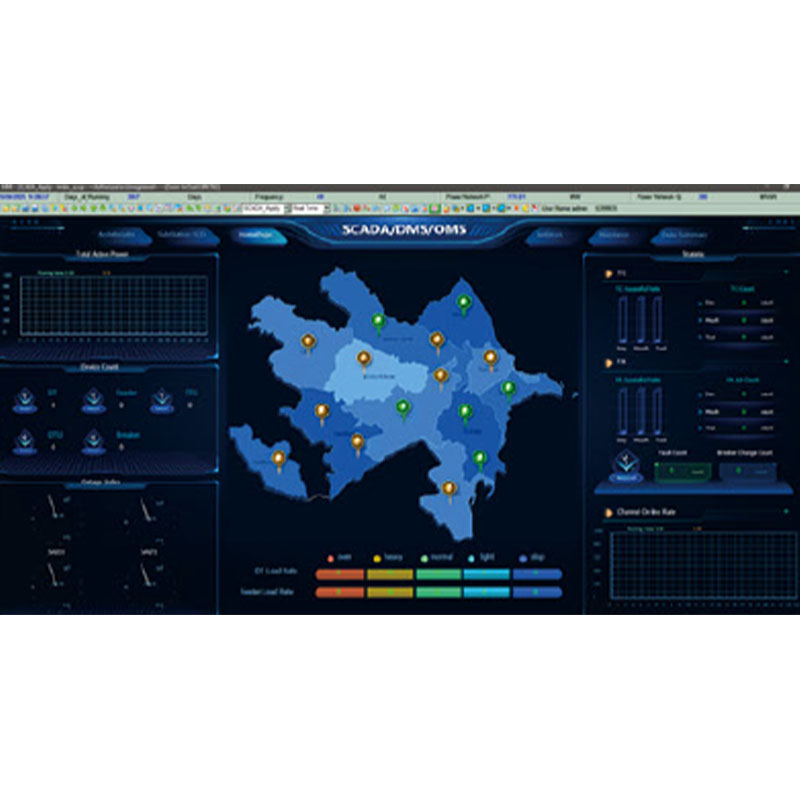

- Визуализация данных: динамическое отображение данных SCADA и результатов PAS с использованием компьютерной графики и 3D-технологий для повышения эффективности мониторинга и анализа сетей
- Кроссплатформенность: функционирует под управлением Linux, UNIX и Windows, адаптируется к различным аппаратным средам
- Открытые интерфейсы: стандартизированные API и веб-сервисы для бесшовной интеграции со сторонними системами
Архитектура системы
DF8000 построена по иерархическому принципу и включает три ключевые зоны:
В основе системной интеграции лежит CORBA-брокер, обеспечивающий распределённое взаимодействие между компонентами, межплатформенную и межъязыковую коммуникацию, а также поддержку обмена данными между несколькими диспетчерскими центрами.
Функции системы
1. Человеко-машинный интерфейс (HMI)

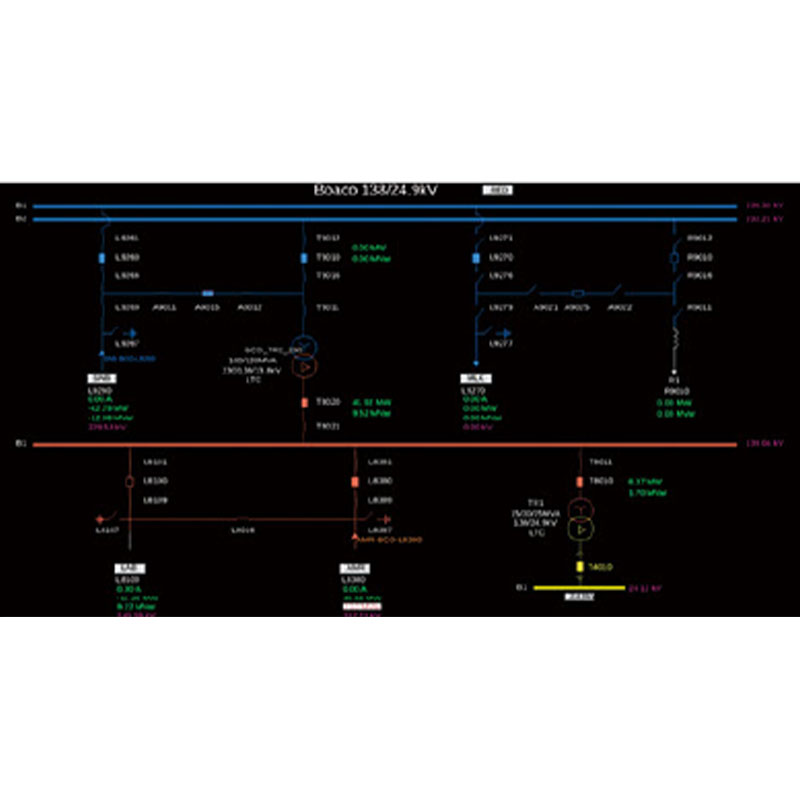

DF8000 предоставляет полнофункциональный графический интерфейс, соответствующий стандартам X-Window и Wayland, и работает на платформах Linux, UNIX и Windows. Обеспечивает единую визуализацию, расширенное отображение данных и удобство работы с поддержкой многомониторных конфигураций и гибкой компоновки окон, адаптированной под задачи диспетчера.
2. SCADA-функционал
SCADA-подсистема является ядром автоматизированной системы и отвечает за сбор, обработку данных и управление. Реализованы реальномасштабная база данных, воспроизведение событий, моментальные снимки состояния и обработка данных из множества источников. Поддерживается полный набор функций «четырёх удалённых» (телеметрия, телесигнализация, телеуправление, телерегулирование) в соответствии с требованиями оперативно-диспетчерского управления.
3. Графическая подсистема
Графический пакет DF8000 построен на объектно-ориентированной технологии, где все элементы и символы электроэнергетического оборудования представлены как объекты. Это обеспечивает гибкость при определении графических моделей, упрощает добавление, редактирование, просмотр и тестирование схем. Поддерживаются форматы SVG, векторная графика и динамическая окраска для отображения мнемосхем, географических схем распределения мощности и потокораспределения.
4. Интеллектуальная система сигнализации
Интеллектуальная система сигнализации DF8000 поддерживает шаблонную и иерархическую обработку аналоговых и дискретных сигналов, а также событий срабатывания защит. Система различает новые события, события, инициированные оператором, и события сброса сигнализации, обеспечивая согласованность состояния сети. Предусмотрено отображение и обработка событий по приоритету — критичные сигналы автоматически выделяются и направляются на специализированные страницы для приоритетного контроля. Также поддерживается автоматический сброс событий и голосовое подтверждение с независимым управлением, что повышает оперативность работы диспетчера.
5. Подсистема формирования отчётов
Подсистема отчётности предназначена для обработки и мониторинга печатных заданий и широко применяется в диспетчерских центрах. Основные задачи — документирование и статистический анализ режимов работы энергосистемы, создание основы для управления, анализа и обеспечения безопасности. DF8000 позволяет гибко настраивать параметры и структуру отчётов, предоставляя полный набор функций визуализации, редактирования и печати для эффективной организации, анализа и представления информации об энергосистеме.
6. Прикладные задачи анализа энергосистем (PAS)
- Топологический процессор сети
- Оценка состояния
- Расчёт потокораспределения
- Управление напряжением и реактивной мощностью
- Обнаружение, локализация повреждений и восстановление системы
- Реконфигурация распределительных сетей
- Расчёт токов короткого замыкания
- Прогнозирование нагрузки
- Управление коммутационными операциями
- Анализ аварийных режимов
- Расчёт показателей надёжности
- Автоматическое регулирование напряжения (АРН) и автоматическое регулирование частоты и мощности (АРЧМ)
- Сетевые сервисы
- Тренажёр диспетчера / Система управления отключениями (OMS)
Основные технические параметры
| Параметр | Технические характеристики |
|---|---|
| Область применения | Диспетчерские центры систем передачи и распределения, региональные центры управления, промышленный энергоменеджмент |
| Международные стандарты | IEC 61970 CIM/CIS, IEC 61968, IEC 61850 |
| Промежуточное ПО | CORBA-брокер, межплатформенное и межъязыковое взаимодействие |
| Операционные системы | Linux (основные дистрибутивы), UNIX (HP-UX/Solaris), Windows Server |
| Облачные платформы | Alibaba Cloud, AWS, Google Cloud, IBM Cloud, Azure, Baidu Cloud, Tencent Cloud |
| СУБД | Oracle, Dameng, MySQL, PostgreSQL, отечественные БД |
| Поддерживаемые протоколы | IEC 60870-5-101/104, IEC 61850, Modbus, DNP3, DL/T 645 |
| Ёмкость SCADA | ТИ ≥ 100 000; ТС ≥ 200 000; ТУ ≥ 10 000 |
| Доступность системы | ≥ 99,995% (горячее резервирование + кластеризация) |
| Время реакции | изменение ТС ≤ 1 с; команда ТУ ≤ 2 с; вызов мнемосхемы ≤ 1 с |
Внедрение и сервисное сопровождение
TKPOWER предлагает полный комплекс услуг по внедрению DF8000 для заказчиков в России и странах СНГ:
- Анализ требований: адаптация решений под масштаб сетей, уровень диспетчеризации и бизнес-задачи заказчика
- Системная интеграция: сопряжение с существующими RTU, устройствами РЗА, PMU и системами коммерческого учёта
- CIM-моделирование: построение и импорт моделей энергосистемы в соответствии с IEC 61970
- Настройка прикладных задач: кастомизация модулей PAS, шаблонов отчётности и интерфейсов визуализации
- Облачное развёртывание: поддержка частных, публичных и гибридных облачных сред
- Обучение и техническая поддержка: подготовка диспетчерского персонала, курсы по обслуживанию системы, долгосрочная поддержка
Обработчик топологии сети
Оценка состояния
Расчет потокораспределения
Управление напряжением и реактивной мощностью
Обнаружение, изоляция повреждений и восстановление системы
Реконфигурация фидеров
Анализ коротких замыканий
Прогнозирование нагрузки
Система управления коммутационными операциями
Анализ аварийных режимов
Расчет показателей надежности
Автоматическое управление напряжением и автоматическое регулирование частоты и мощности
Веб-сервисы
Тренажер диспетчеров
Система управления отключениями
