Что такое комплектная трансформаторная подстанция серии ZGS

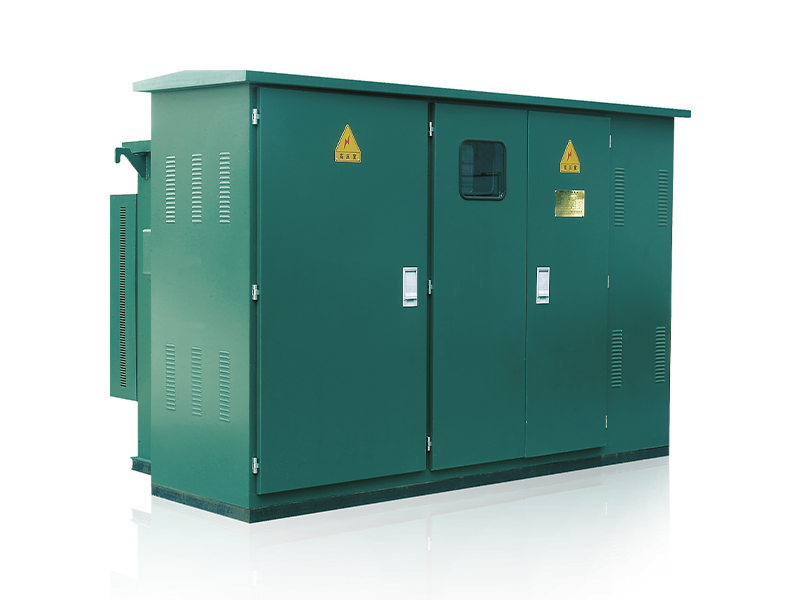

Комплектная трансформаторная подстанция (КТП) серии ZGS представляет собой полностью готовую к эксплуатации подстанцию наружной установки, в которой силовой трансформатор, высоковольтное распределительное устройство и низковольтное распределительное устройство объединены в единую конструкцию.
Конструкция выполнена по принципу «品»-образной компоновки, благодаря чему трансформатор эффективно охлаждается естественным способом, а обслуживание оборудования становится максимально удобным.
Наиболее востребованы модели мощностью 50 кВА, 100 кВА, 250 кВА, 400 кВА, 630 кВА, 1000 кВА и 1600 кВА, используемые в распределительных сетях 10 кВ.
Конструкция и особенности комплектных трансформаторных подстанций ZGS
Герметичный масляный трансформатор
В состав КТП входит полностью герметичный масляный трансформатор с естественным охлаждением. Конструкция не требует расширительного бака и отличается увеличенным сроком службы.
Высоковольтный отсек
- Высоковольтный выключатель нагрузки
- Высоковольтный резервный предохранитель
- Ограничители перенапряжения
- Контроль и защита оборудования
Низковольтный отсек
- Автоматические выключатели
- Система распределения нагрузки
- Защита от перегрузки и короткого замыкания
- Счетчики и приборы контроля
Компактная конструкция
По сравнению с традиционными комплектными трансформаторными подстанциями, КТП серии ZGS занимает значительно меньшую площадь и позволяет снизить стоимость строительных работ.
Основные технические параметры комплектной трансформаторной подстанции ZGS
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Номинальное напряжение | кВ | 10/0,4 (ВН/НН) |
| Максимальное рабочее напряжение | кВ | 12 (сторона ВН) |
| Номинальная частота | Гц | 50 |
| Номинальная мощность | кВА | 50–1600 |
| Испытательное напряжение пром. частоты (1 мин) | кВ | 35 |
| Грозовой импульс | кВ | 75 |
| Система охлаждения | — | ONAN (масляное естественное) |
| Отключающая способность ВВ резервного предохранителя | кА | 50 |
| Отключающая способность вставного предохранителя | кА | 2,5 |
| Температура окружающей среды | °C | -35 ~ +40 |
| Допустимый перегрев обмоток | °C | 65 |
| Регулирование напряжения без возбуждения | — | ±5% или ±2×2,5% |
| Уровень шума | дБ | ≤50 |
| Степень защиты корпуса | — | IP43 |
Преимущества комплектных трансформаторных подстанций ZGS
Области применения комплектной трансформаторной подстанции ZGS
Требования к монтажу
Подстанция должна устанавливаться на ровное железобетонное основание, способное выдерживать вес оборудования. Перед распределительными устройствами рекомендуется оставлять свободное пространство не менее 1,5 метра для безопасного обслуживания.
Для системы заземления рекомендуется использовать оцинкованную стальную полосу 30×4 мм или оцинкованный круглый проводник диаметром 12 мм согласно требованиям проекта.
Заключение
Комплектная трансформаторная подстанция серии ZGS мощностью от 50 до 1600 кВА является оптимальным решением для современных распределительных сетей 10/0,4 кВ. Благодаря компактной конструкции, высокой надежности и минимальным эксплуатационным затратам данные КТП широко используются на объектах энергетики, промышленности и возобновляемых источников энергии.
Часто задаваемые вопросы (FAQ)
📌 Каков срок службы КТП ZGS?
Средний срок службы составляет 25–30 лет.
❄️ Можно ли использовать КТП ZGS в холодных регионах?
Да, оборудование рассчитано на работу при температуре до −45°C.
🚚 Как осуществляется доставка?
Доставка возможна в любой регион России автомобильным или железнодорожным транспортом.
🏘️ Подходит ли КТП ZGS для жилых районов?
Да, благодаря низкому уровню шума и компактности.
