Капитальный ремонт трёх трансформаторов 35 кВ на подстанциях Тунгу, Лэжань, Сюйчжун (уезд Манкан, Тибет) — сложнейшая высокогорная миссия TKPOWER

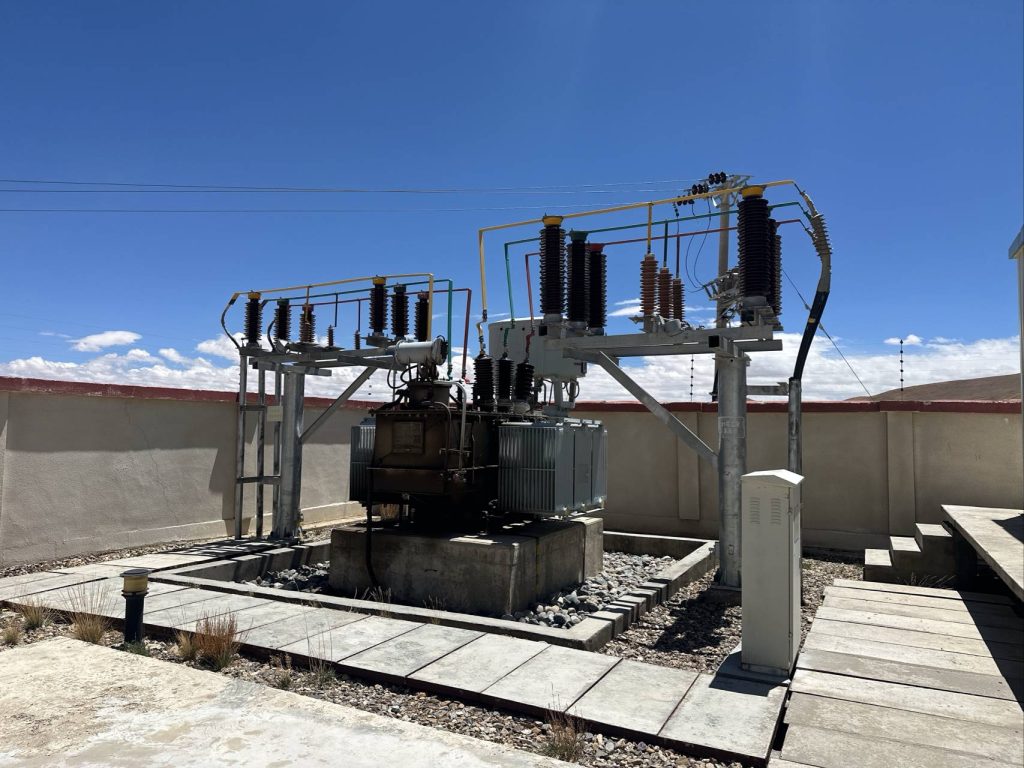

Трансформаторы 35 кВ на подстанциях «Тунгу», «Лэжань» и «Сюйчжун» в уезде Манкан (Тибет) эксплуатировались в экстремальных условиях: резкие перепады температур, высокая коррозионная активность, многолетняя выработка ресурса уплотнений и масла. В 2025 году заказчик — подразделение State Grid Changdu — принял решение о проведении капитального ремонта (КР) для восстановления надёжности и продления срока службы оборудования. TKPOWER была выбрана генеральным подрядчиком благодаря опыту высокогорных сервисов и наличию мобильного трансформаторного оборудования.

Проект объединил в себе сложнейшие задачи: внутренний осмотр силовых трансформаторов, полная замена уплотнительных элементов (105 шт.), обновление крепежа (450 комплектов), глубокую обработку масла (около 3 тонн), антикоррозионную обработку корпусов (общая площадь окраски 135 м²) и, главное, замену устройств РПН (регулирования под нагрузкой) со всеми сопутствующими компонентами. Учитывая удалённость и логистические вызовы, мы также обеспечили временное резервирование с помощью передвижного трансформатора ( ликвидационный склад) и аренду высоковольтных кабельных линий. Результат: все три трансформатора введены в эксплуатацию с гарантией 98% исходных характеристик.

Объём капитального ремонта и технические детали

Работы велись параллельно на трёх объектах с минимальным отключением потребителей (за счёт временной схемы с использованием передвижной трансформаторной подстанции). Ниже — детализированное описание услуг TKPOWER в строгом соответствии с контрактными требованиями.

1. Полная ревизия трансформаторов и замена внутренних компонентов

Каждый трансформатор был вскрыт, произведён внутренний осмотр активной части. Выполнена замена 105 резиновых и паронитовых уплотнений в местах течей масла: на фланцах вводов, расширителя, газового реле, радиаторов. Устранены все натёки, повторная опрессовка подтвердила герметичность. Заменено 450 комплектов крепежа (болты, гайки, шайбы) с признаками коррозии — использован оцинкованный и нержавеющий крепёж, устойчивый к солевым туманам.

2. Регенерация и фильтрация трансформаторного масла (≈3 тонны)

Масло из трёх трансформаторов было полностью слито, подвергнуто термовакуумной обработке с адсорбционной очисткой. Показатели пробивного напряжения повышены с 35 кВ до более 60 кВ, содержание влаги снижено до менее 10 ppm. Дополнительно выполнен долив свежего масла той же марки (GK). После заливки проведена сушка активной части с контролем сопротивления изоляции.

3. Антикоррозионная обработка и покраска баков

Площадь окраски каждого трансформатора ≈45 м² (суммарно 135 м²). Выполнена пескоструйная очистка, грунтовка и финишное покрытие полиуретановой эмалью высокой атмосферостойкости. Визуальный эффект и защита от коррозии рассчитаны минимум на 10 лет эксплуатации в горном климате.

4. Комплектная замена устройств РПН и арматуры

Особое внимание — системе регулирования напряжения под нагрузкой. Заменён один полный привод РПН (для подстанции Лэжань, где был критический износ), на всех трёх объектах обновлены контакторы, переключающие элементы и мотор-редукторы. Установлено 3 новых микропроцессорных контроллера управления РПН (взамен устаревших) и заменена фурнитура ручного привода (рукоятки, указатели положения). Дополнительно заменены 6 термометров (2 на трансформатор) и смонтированы новые цифровые датчики температуры масла с выводом на SCADA.

5. Замена изоляционных наконечников и вводов

Выполнена замена фарфоровых изоляционных концевых муфт высокого и низкого напряжения (силиконовые концевые втулки с повышенной трекингостойкостью) — всего 12 комплектов, а также изоляторов ввода. Это исключило риски частичных разрядов из-за старения.

Логистика и временное электроснабжение: сложнейший этап проекта

Уезд Манкан находится в восточной части Тибета, дороги через высокогорные перевалы, ограничения по транспортным габаритам. Для обеспечения резервирования питания во время капитального ремонта заказчик предоставил мобильный трансформатор (利库 — бывший в употреблении, в исправном состоянии). Наша задача — организовать его транспортировку, аренду тягача и высоковольтных кабельных линий.

6. Передвижной трансформатор и аренда кабелей

• Транспортировка: Аренда седельного тягача с низкорамным прицепом, пробег 2100 км (туда и обратно) от склада резервного оборудования до площадок подстанций. Обеспечено сопровождение и погрузочно-разгрузочные работы в условиях горного серпантина.
• Аренда силового кабеля 35 кВ: 30 метров кабеля ZC-YJY23-26/35-3×70 мм² (с медной жилой, бронированный) на 30 дней. Использовался для временного подключения передвижного трансформатора к распределительному устройству 35 кВ.
• Аренда кабеля 10 кВ: 30 метров ZC-YJY23-8.7/15-3×120 мм² на 30 дней для временных низковольтных цепей.
• Кабельная арматура: в аренду предоставлены 3 комплекта концевых муфт для 35 кВ (наружной установки) и 3 комплекта для 10 кВ. Смонтированы силами наших электромонтажников с контролем опрессовки и фазировки.

Благодаря данной временной схеме, удалось обеспечить питание потребителей с минимальными перерывами (всего 8 часов на переключение) и провести капитальный ремонт в штатном режиме без спешки. После завершения работ на каждом трансформаторе временные кабели демонтированы и возвращены лизингодателю в надлежащем состоянии.

Высокогорная специфика и инженерные вызовы

Работа на высоте более 3800 метров над уровнем моря сопровождалась пониженным атмосферным давлением, что усложняло процессы сушки масла и настройку механизмов РПН. Наши специалисты адаптировали режимы вакуумирования, использовали специальные масла с пониженной газонасыщенностью. Кроме того, для доставки оборудования и бригад потребовалась дополнительная акклиматизация персонала. Всего в проекте участвовало 12 высококвалифицированных инженеров, включая сертифицированных специалистов по ремонту трансформаторов.

Ключевые результаты и восстановленная надёжность

После завершения капитального ремонта температура верхних слоёв масла не превышает 65°C при номинальной нагрузке, уровень шума снизился на 6 дБ, отсутствуют течи и перенапряжения на РПН. По оценке технического надзора заказчика, межремонтный интервал трансформаторов увеличен до 12 лет.

Значение кейса для энергетиков России и СНГ

Многие регионы РФ — Сибирь, Якутия, Дальний Восток, Кавказ — сталкиваются с идентичными проблемами: выработавшие ресурс трансформаторы 35/110 кВ, удалённость, дорогостоящий завоз оборудования. TKPOWER предлагает полный спектр услуг по капитальному ремонту с выездными бригадами, используя как классические методы, так и гибкие схемы с временным резервированием (аренда мобильных подстанций и кабелей). Мы работаем с любым парком трансформаторов китайских, российских и европейских производителей, проводим диагностику, замену РПН, восстановление активной части, модернизацию систем охлаждения и контроля.

В нашем портфолио — проекты от Калининграда до Камчатки, с полным логистическим обеспечением и таможенным оформлением оборудования. Применяем высоковольтные кабели и арматуру собственных брендов, прошедшие испытания в климатических камерах.

Технические примечания и гарантии

Все работы выполнены в соответствии с регламентами State Grid, стандартами IEC 60076 и ГОСТ на ремонт трансформаторов. По окончании проекта заказчику переданы протоколы испытаний, акты замены комплектующих, исполнительные схемы временных соединений и паспорта на вновь установленную арматуру. TKPOWER предоставляет гарантию 24 месяца на выполненные ремонтные работы и заменённые узлы, включая герметизацию и качество масла.

Проект ярко демонстрирует компетенции TKPOWER в области полного цикла обслуживания силовых трансформаторов на высоте более 3800 м. Мы готовы повторить этот успех для любых электросетевых объектов в странах СНГ, Монголии и Центральной Азии.
