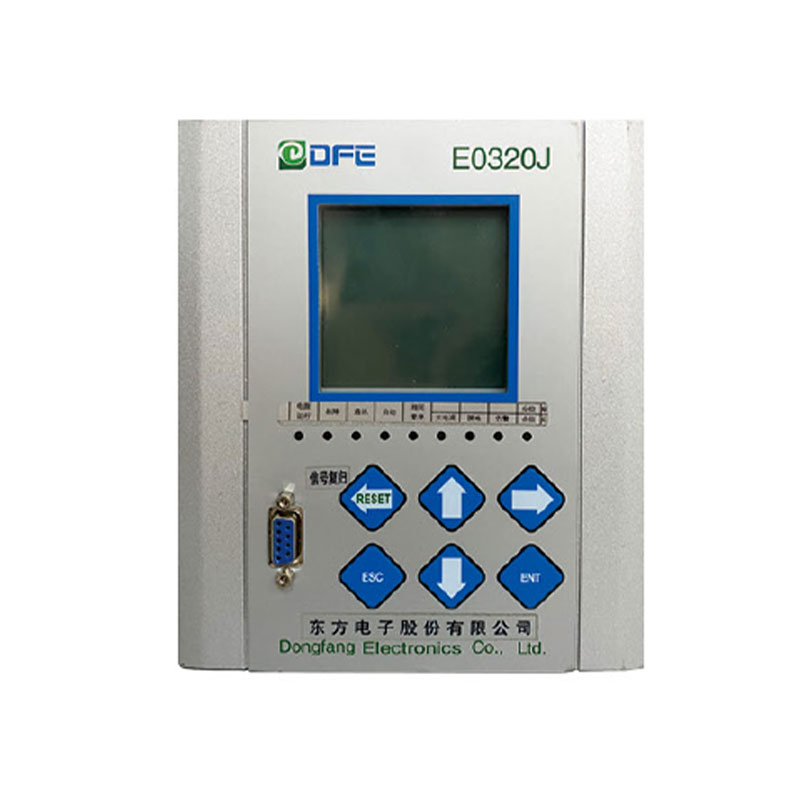

E0320JA Универсальное реле защиты напряжения и тока
Реле тока и напряжения E0320JA представляет собой цифровое реле токовой защиты. Оно объединяет функции защиты, измерения, управления и связи. Устройство может измерять фазные токи и ток нулевой последовательности, а также трехфазные (или междуфазные) напряжения и напряжение нулевой последовательности.
Описание
маркер
Общее описание
Реле тока и напряжения E0320JA представляет собой цифровое реле токовой защиты. Оно объединяет функции защиты, измерения, управления и связи. Устройство может измерять фазные токи и ток нулевой последовательности, а также трехфазные (или междуфазные) напряжения и напряжение нулевой последовательности.
Области применения
Интегрированное устройство защиты и мониторинга E0320JA подходит для функциональных требований присоединений вводных и отходящих линий, трансформаторов, конденсаторных батарей, двигателей и других элементов на классах напряжения 35 кВ и ниже. Оно может использоваться в качестве основной защиты воздушных линий, кабельных линий и трансформаторов в высоковольтных радиальных распределительных сетях, а также в качестве резервной защиты линий, трансформаторов, генераторов, двигателей и шин.
Особенности
- Процессор на основе мощного 32-разрядного микроконтроллера
- Совершенная гальваническая развязка цепей аналоговых входов, дискретных входов, дискретных выходов и входов питания
- Надежный принцип защиты: все защитные элементы основаны на многолетнем успешном опыте эксплуатации
- Защитные функции не зависят от сети связи, что повышает надежность электроэнергетической системы
- Навигационное меню управления, отображаемое на большом ЖК-экране, удобно для технического обслуживания и повседневной эксплуатации
- Синхронизация времени по GPS с использованием IRIG-B, PPS, PPM
Функциональный принцип
1. Вспомогательные функции
- Благодаря непрерывному самоконтролю реле может обнаруживать аппаратные ошибки, формировать отчеты, зажигать светодиодные индикаторы тревоги и передавать предупреждающие сообщения в SCADA.
- Последние 100 записей об отключениях при авариях:
общий формат: абсолютное время, обнаружение неисправности, относительное время, сработавший элемент реле, значение аварийного тока
хранение данных: сохраняются при потере питания
- Последние 250 событий в хронологической последовательности
- Регистрация осциллограмм аварийных режимов:
максимальное количество записей: до 31 записи
частота дискретизации: 96 выборок на период питающей сети
запуск: срабатывание реле
общее время хранения: 3100 периодов питающей сети
хранение данных: сохраняются при потере питания
- 4 независимые группы уставок, хранящиеся в энергонезависимой памяти EEPROM
2. Измерение и управление
- Аналоговые входы: Ia, Ib, Ic, Ua, Ub, Uc
- Дискретные входы: 12 каналов дискретного ввода. Гальваническая развязка выполнена с помощью оптопар
- Функция управления: оснащено операционным блоком, обеспечивает управление одним выключателем
3. Связь
- Один стандартный порт RS485 для интерфейса связи с системой с возможностью выбора скорости передачи данных; порт поддерживает стандартные протоколы IEC 60870-5-103, IEC 60870-5-101 и MODBUS (протокол опционален)
- Один стандартный порт RS232 для интерфейса связи с возможностью выбора скорости передачи данных; порт поддерживает стандартный протокол IEC 60870-5-101
- Два сетевых порта для интерфейса связи и интерфейса технического обслуживания с возможностью выбора протокола
- Один стандартный порт RS232 DB9, расположенный на передней панели, для отладки и технического обслуживания
Сертификация продукции
KETOP
Форма и конструкция
